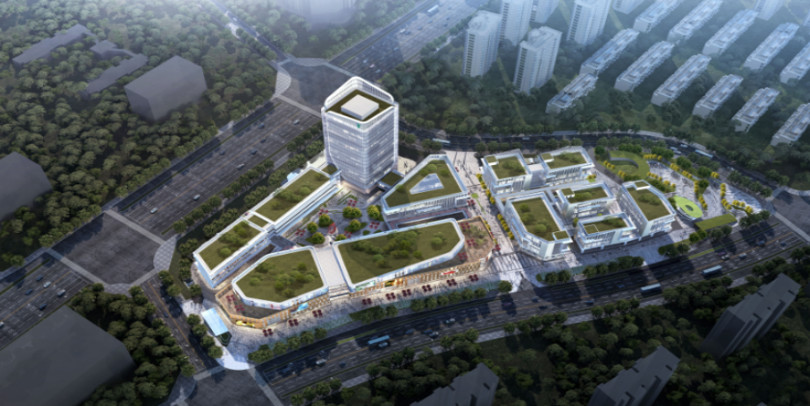

圖1德清智慧公交四號樓效果圖
建筑類型：公共建筑
申報項目：超低能耗建筑
標識類型：設計評價
建設單位：德清縣振通資產經營有限責任公司
設計單位：中設科欣設計集團有限公司
咨詢單位：浙江聯泰建筑節能科技有限公司
工程概況：
德清城鄉智慧公交中心項目規劃采用了“三區、兩軸”的設計構思。由于地塊東西較長，方案中從西面大明路起設計一條貫穿東西的主軸線，按“點”-“線”-“面”結合的手法，由西向東通過三個核心：配套商業區、智創中心、智慧中心，主要建筑是沿著主軸線展開的。主軸線上通過南北向次通道來形成南北東西交織的中心區塊，也就形成了面。一棟高層辦公設計位于地塊北側，既可享受到最佳的日照通風條件，又可享受到相鄰用地的綠地與項目?jī)?nèi)部的屋頂綠化景觀。在西面設計了以智慧公交為主題的產業園區塊，結合公交首末站設計，并將及公交首末站及出租車服務站設置于地塊最東側，靠近集散廣場，有效的緩解人流的擁堵。
主要技術措施：
1.可持續發展的建設場地
(1)選址
項目地位于湖州市德清縣武康街道聯合路西側、春暉街北側，交通便利。
(2)土地利用
場地區域構造穩定，不存在影響穩定性的不良地質作用、活動構造、水動力條件等因素，土層分布尚穩定，總體變化不大，土層分布較穩定，除上部有填土和下部有高嶺土土分布外，暫無其它不良地質作用。場地穩定性良好，適宜本工程建設。
2.節能與能源利用
(1)建筑與圍護結構
圍護結構熱工性能在公共建筑節能標準的基礎上大幅度提高：屋面保溫材料采用90mm厚度擠塑聚苯板，平均傳熱系數0.33W/(㎡·K)。外墻保溫材料采用95mm厚度巖棉板，平均傳熱系數0.39W/(㎡·K)。透明幕墻構造類型為斷熱鋁合金窗框6(雙銀Low-E)+12Ar+6+12Ar+6中空全超白鋼化玻璃，傳熱系數1.30W/(m·K)，各朝向可見光透射比0.60。
(2)供暖、通風與空調
項目采用多聯機(熱泵)空調系統，選用R410A環保型冷媒，室外機設備具備變頻調速功能，設備全年性能系數(APF)≥4.70、綜合部分負荷性能系數(IPLV)≥8.40。4、新風熱回收系統空氣凈化裝置對大于等于0.5μm細微粒物的一次攔截計數效率>60%，全熱型全熱交換效率≥78%，單位風量耗功率應低于現行國家標準《公共建筑節能設計標準》GB50189的相關規定。
(3)照明與電氣
德清智慧公交中心4#樓主要功能房間的照明功率密度值滿足現行國家標準《建筑照明設計標準》GB50034規定的目標值。主要房間、設備機房等處的照明采用就地設置照明開關控制;大空間、門廳及走道采用時間控制，樓梯間采用感應控制。
(4)氣密性及斷熱橋措施
建筑設計時已充分考慮削弱熱橋和加強建筑整體氣密性的的技術措施：外窗氣密性等級8級，外門、分隔空調空調和非空調空間的戶門氣密性等級為6級。
3.可再生能源利用
4#樓屋面光伏系統峰值總發電功率為104kWp，共在屋頂安裝160塊650Wp單晶硅光伏電池組件。太陽能光伏發電系統按照首年發電效率衰減2%，往后逐年衰減0.55%，計算25年生命周期內年平均發電量為89553.56kWh/a。項目可再生能源利用率為43.03%。
4.室內環境質量
(1)室內聲環境
本項目圍護結構以透明幕墻斷熱鋁合金窗框6(雙銀Low-E)+12Ar+6+12Ar+6中空全超白鋼化玻璃為主，可保證室內有較好的隔音 效果，降低室外噪音對室內的影響。通風空調等設備均選用低噪聲設備，通風空調等設備均選用低噪聲設備，設備基礎進行隔震處理，管道與設備之間采用軟接頭連接。通過外窗外窗隔聲、房間吸聲及組合墻隔聲后，經隔聲后辦公室噪聲值為35.7dB(A)，達到背景噪聲高標準要求。
(2)室內熱濕環境
室內熱濕環境符合現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012 的規定：夏季室內溫度26℃，相對濕度小于等于60%，冬季室內溫度20℃，相對濕度大于等于30%。
(3)室內新風量設置
新風量的設置符合現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012 的規定：辦公區域≥30m3/(h?人)，門廳、走道≥10m3/(h?人)。所有辦公區域新風采用全熱交換器，備全熱回收效率78%。
(4)室內空氣品質
全熱新風熱回收系統應設置空氣凈化裝置，空氣凈化裝置對大于等于0.5um細顆粒物的一次攔截計數效率不低于60%。所有空氣處理機上均設置空氣凈化裝置，控制室內主要空氣污染物的濃度：在能量交換部件排風側迎風面應布置過濾效率不低干C4的過濾裝置，在新風側迎風面應布置過濾效率不低于Z1的過濾裝置，過濾裝置應可以便捷地更換或清洗。
5.能效指標
本項目建筑本體節能率47.41%，建筑綜合節能率70.94%，可再生能源利用率≥43.03%，能效指標達到《近零能耗建筑技術標準》GB/T 51350-2019的超低能耗水平。
附：超低能耗建筑設計標識證書
