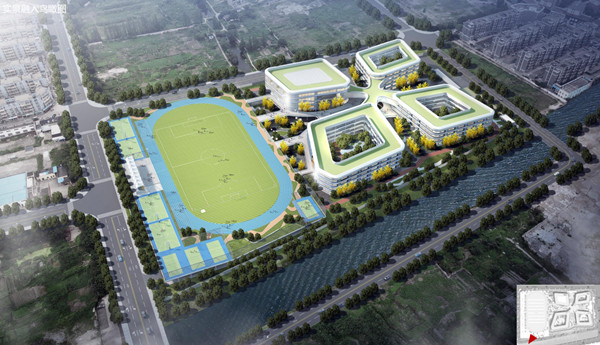

圖1 南潯經濟開發區塘北新城學校——行政辦公、公共教學用房
建筑類型：學校建筑
申報項目：超低能耗建筑
標識類型：設計評價
建設單位：湖州南潯新開建設集團有限公司
設計單位：浙江天和建筑設計有限公司
咨詢單位：浙江聯泰建筑節能科技有限公司
工程概況：
塘北新城學校行政辦公、公共教學用房項目位于夏熱冬冷氣候區，建筑面積9316.64㎡，結構形式為框架結構，屬于乙類公共建筑，體形系數0.17。學校平面布局充分考慮了中學部與小學部各自獨立使用空間的需求，同時兼顧公共空問的共享性。在充分考慮景觀界面、采光界面最大化利用的基礎上，將小學部及初中部設置在地塊南側沿城市景觀面，地塊東北側設置公共教學用房及行政辦公，地塊西北側下風向設置食堂及風雨操場。各個功能區塊間設置架空層、露天平臺、空中連廊使各層平面可達性較高，也增加了整體空間豐富性。
主要技術措施：
1.可持續發展的建設場地
(1)選址
項目地位于湖州市南潯開發區塘北單元。西側是方丁路，規劃區塊整體地勢平坦，南側為自然河道，現狀主要為空地。場地建設條件較好。
(2)土地利用
場地區域構造穩定，不存在影響穩定性的不良地質作用、活動構造、水動力條件等因素，土層分布尚穩定，總體變化不大，土層分布較穩定，除上部有填土和下部有高嶺土土分布外，暫無其它不良地質作用。場地穩定性良好，適宜本工程建設。
2.節能與能源利用
(1)建筑與圍護結構
圍護結構熱工性能在公共建筑節能標準的基礎上大幅度提高：屋面平均傳熱系數0.29W/(㎡·K)。外墻保溫材料平均傳熱系數0.38W/(㎡·K)。金屬隔熱窗框70系列外平開隔熱鋁合金窗5+12A+5+12A+5Low-E，整窗傳熱系數1.80W/(㎡·K)。
(2)供暖、通風與空調
空調采用VRF+熱回收新風系統。行政辦公、公共教學用房夏季空調設計冷負荷559.8KW，單位面積冷指標121W/㎡，冬季空調設計熱負421.6KW，單位面積冷指標91W/㎡。主要功能房間包括行政辦公、檔案室、會議室、圖書閱覽室、媽咪小屋、教研室、心理團體輔導室、個人輔導室、心理教師辦公室、小團體輔導室、電子閱覽室、教室閱覽室等。新風系統滿足1)風量大于10000m3/h時，新風系統單位風量耗功率≤0.192W/(m3/h)。本項目無機械風量大于10000m3/h，各系統單位風量耗功率見下表所示。2)新風采用全熱交換熱備，制冷回收效率≥60%、制熱回收效率≥62%。
(3)照明與電氣
本項目照明和照度標準按現行國家和地方標準《建筑照明設計標準》GB50034、《公共建筑節能設計標準》GB0189-2015執行，照明功率密度值按規范的目標值設計。照明設計主要采用LED光源。建筑的走廊、樓梯間、門廳、電梯廳及停車庫照明根據照明需求進行節制(如采取聲控、人體感應控，以及分區、分組、按照度或按時段調節等)。有天然采光的場所，其照明根據采光狀況和建筑使用條件采取分區、分組、按照度或按時段調節的節能控制措施。
(4)氣密性及斷熱橋措施
建筑設計時已充分考慮削弱熱橋和加強建筑整體氣密性的的技術措施：外窗氣密性等級8級，外門、分隔空調空調和非空調空間的戶門氣密性等級為6級。
3.可再生能源利用
行政樓光伏組件布置在建筑屋頂上，單晶硅太陽能光伏組件鋪設面積為635.48㎡，光伏系統峰值總發電功率為141.45kWp，共在屋頂安裝246塊575Wp單晶硅光伏電池組件。太陽能光伏發電系統按照第二年起首年發電效率衰減2%，往后逐年衰減0.55%，計算25年生命周期內年平均發電量為125758.82kWh/a。
4.室內環境質量
(1)室內聲環境
金屬隔熱窗框70系列外平開隔熱鋁合金窗5+12A+5+12A+5Low-E，具有良好的隔聲效果，可保證室內有較好的隔音 效果，降低室外噪音對室內的影響?？照{(diào)外機位于屋面外機平臺，底部房間為樓梯間，因此對空能空間的室內背景噪聲影響較小。同時，空調設備采用隔聲、減振、隔振的設施減少設備運行時對環境背景噪聲的影響。經計算，所有功能房間均達到室內背景噪聲的高標準要求。
(2)室內熱濕環境
室內熱濕環境符合現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012 的規定：夏季室內溫度≤26℃，相對濕度小于等于≤60%，冬季室內溫度≥20℃，相對濕度≥30%。
(3)室內新風量設置
新風量的設置符合現行國家標準《民用建筑供暖通風與空氣調節設計規范》GB 50736-2012 的規定：辦公區域、閱覽室、接待室最小新風量≥30m3/(h?人)，教室25m3/(h?人)。所有辦公區域新風采用全熱交換器，備全熱回收效率60%。
(4)室內空氣品質
全熱新風熱回收系統應設置空氣凈化裝置，空氣凈化裝置對大于等于0.5um細顆粒物的一次攔截計數效率不低于80%。
5.能效指標
本項目建筑綜合節能率為88.13%，建筑本體節能率(不包含可再生能源)為34.6%，滿足《近零能耗建筑技術標準》GB/T 51350-2019中的超低能耗建筑能效指標要求。

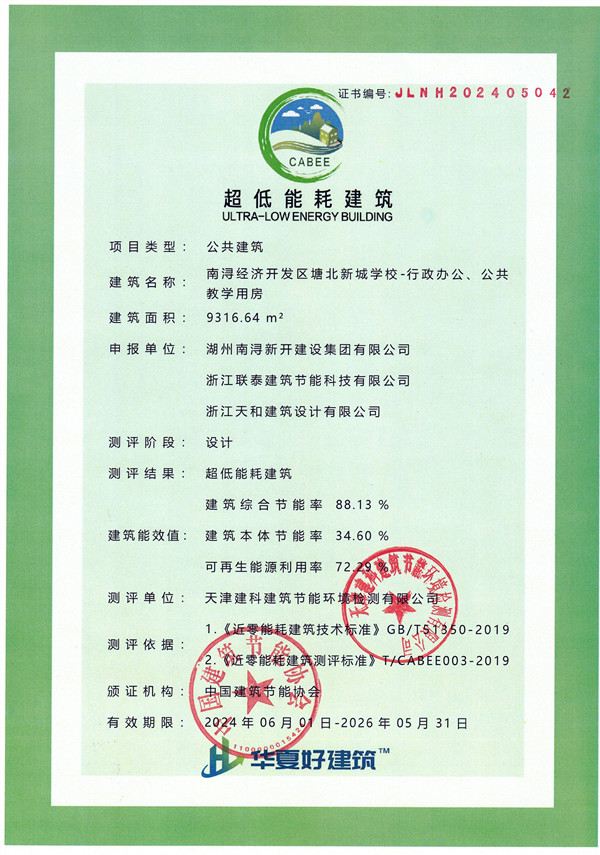

附：超低能耗建筑設計標識證書
